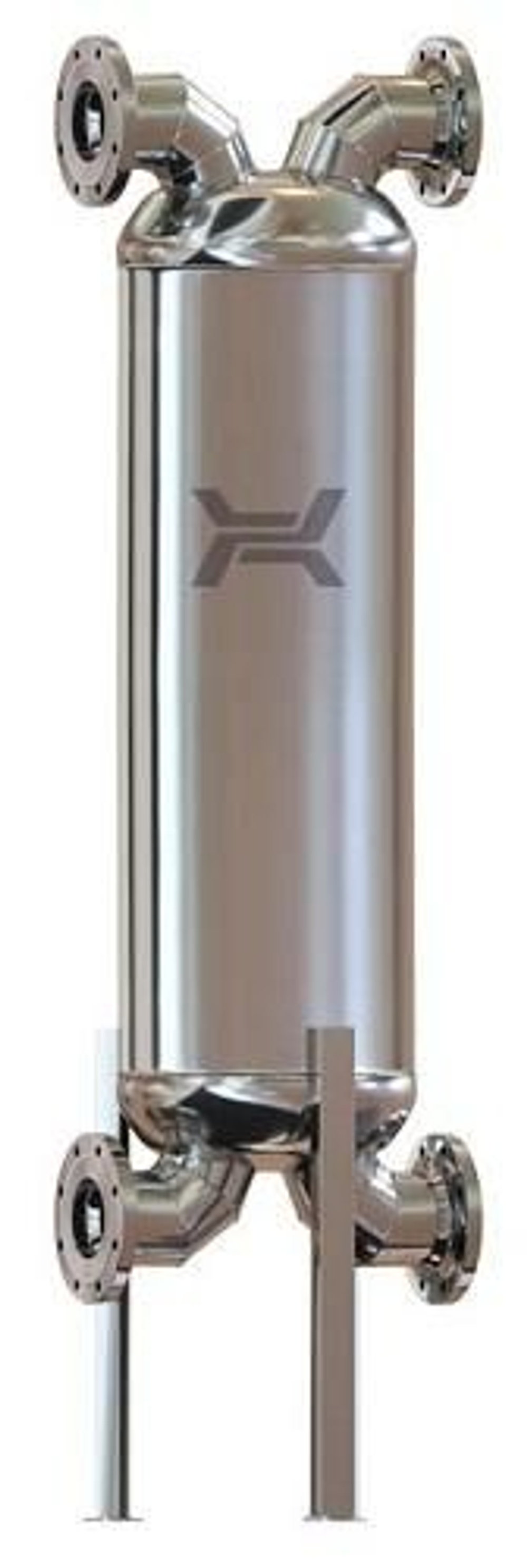

Теплообменник кожухотрубный Hexonic (Secespol) JAD XK 17.217.10 MF.PRO.WD 0161-0024
Кожухотрубный теплообменник, изготовленный из нержавеющей стали. Отличается простотой установки и исключительной надежностью. Компактный размер по отношению к поверхности теплообмена и соответственно высокая производительность, по сравнению со стандартными решениями, оценили многие монтажники и пользователи.
Теплообменники JAD являются вертикальными аппаратами противоточного типа. Поверхность теплообмена образует геликоидальный коаксиальный змеевик из противоположно скрученных слоев труб диаметром 8 мм или 10 мм. Пакет змеевика заканчивается двумя стенками с решетками, помещенными в патрубках крышки. Оставшиеся два патрубка служат для присоединения системы агентов к полости кожуха. Теплообменники представляют собой неразборную сварную конструкцию. Как опция, змеевик может быть изготовлен из гофрированных труб (K), в которых происходит усиление турбулентности потока, что в свою очередь усиливает процесс теплообмена.
В теплообменниках JAD X(K) патрубки расположены в форме буквы X, в результате чего мы имеем низкую потерю давления при высоких скоростях потока. Также JAD X(K) более устойчивы к эрозии, вызванной загрязнениями и имеют повышенную устойчивость в различных параметрах рабочих сред. Существует ряд версий теплообменника, приспособленных к высоким давлениям и температурам.
Теплообменник типа S является специальной версией самых небольших моделей теплообменников типа JAD. Кроме более компактных размеров, теплообменник типа S способствует уменьшению потерь давления по стороне кожуха при высоких скоростях потока.
Характеристики
- тип исполнения STA — material 321 (1.4541) /304L (1.4307) ;
- тип исполнения PRO — material 316L (1.4404);
- фланцы CS — углеродистая сталь;
- фланцы SS — нержавеющая сталь;
Сфера применения
Применяется в системах отопления, вентиляционных системах, тепловых узлах, системах охлаждения, при теплообмене в промышленных процессах и кондиционировании, химической и пищевой промышленности.
